Внедрение SCADA-систем: управление инженерным оборудованием, преимущества и этапы автоматизации

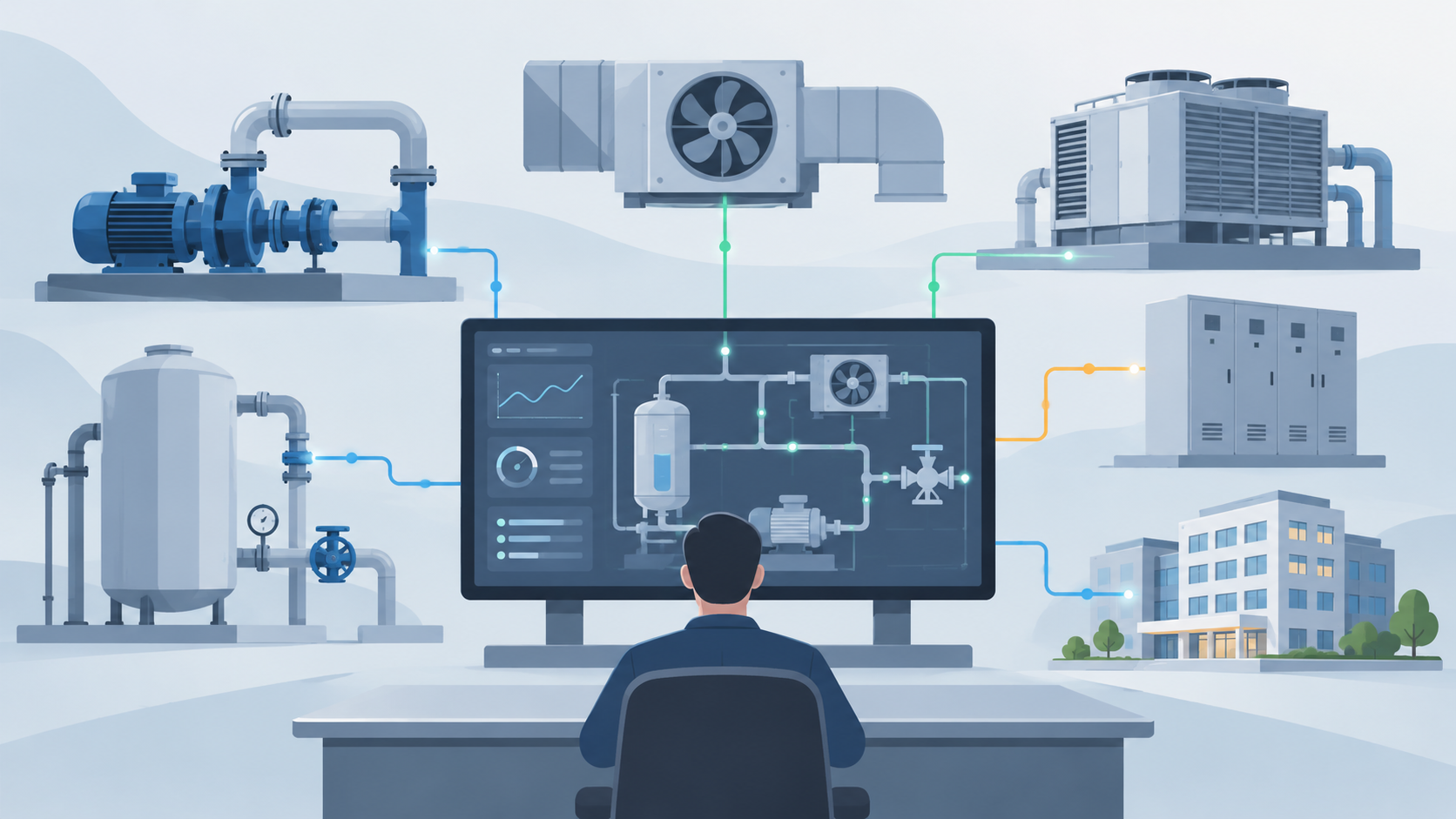

SCADA-система позволяет контролировать инженерное оборудование здания из единого диспетчерского пункта: отслеживать работу вентиляции, насосных станций, тепловых пунктов и систем электроснабжения, получать аварийные сообщения, анализировать историю изменений и передавать разрешённые команды. Для технической службы это означает меньше разрозненных проверок, более быструю диагностику неисправностей и возможность управлять режимами на основании фактических данных. Принципы проектирования и внедрения таких решений для инженерного и промышленного оборудования представлены на https://proftekh-scada.ru/. Однако результат зависит не столько от возможностей программной платформы, сколько от состояния оборудования, полноты измерений, качества проектирования и правильной организации эксплуатации.

Для действующего объекта внедрение SCADA не обязательно означает замену всей автоматики. Нередко достаточно подключить существующие контроллеры, организовать передачу данных и создать удобный диспетчерский интерфейс. В других случаях потребуются новые датчики, шкафы управления, сети связи и доработка локальных алгоритмов. Чтобы выбрать обоснованный вариант, необходимо понять, какие задачи должна решать система, как она взаимодействует с оборудованием и по каким критериям принимать выполненные работы.

Что представляет собой SCADA-система и как она работает

SCADA (Supervisory Control and Data Acquisition) — система диспетчерского контроля и сбора данных. Она получает информацию от технологического оборудования, отображает текущие параметры, регистрирует события, сохраняет историю измерений и предоставляет операторам предусмотренные проектом функции управления.

Главное отличие от отдельных приборов и локальных панелей состоит в объединении информации. Диспетчер может одновременно видеть давление в трубопроводах, температуру теплоносителя, состояние вентиляционных агрегатов, работу насосов и показатели энергопотребления. При возникновении неисправности ему не приходится последовательно обращаться к нескольким независимым интерфейсам, чтобы установить общую картину.

При этом SCADA не заменяет автоматически все элементы управления. Типовая система строится из нескольких уровней, каждый из которых выполняет собственные задачи.

Датчики и исполнительное оборудование

Непосредственно с инженерными процессами взаимодействуют датчики и исполнительные устройства. Датчики измеряют температуру, давление, расход, уровень жидкости, влажность, электрические параметры и другие необходимые величины. От оборудования также поступают дискретные сигналы: включён или остановлен двигатель, открыта ли задвижка, сработала ли защита, находится ли агрегат в аварийном состоянии.

Исполнительные устройства позволяют изменять технологический режим. К ним относятся электроприводы клапанов и заслонок, частотные преобразователи насосов и вентиляторов, контакторы, регулирующие механизмы и другие устройства, предусмотренные конструкцией установки.

Качество измерений определяет достоверность всей диспетчеризации. Если датчик неправильно подобран, установлен в неподходящем месте или неисправен, система будет отображать ошибочные значения. Поэтому перед подключением оборудования проверяют диапазоны измерений, состояние приборов, правильность подключения и соответствие сигналов фактическим параметрам процесса.

Программируемые контроллеры

ПЛК — программируемый логический контроллер — получает информацию от датчиков, обрабатывает её по заданным алгоритмам и формирует команды исполнительным устройствам.

Например, контроллер насосной станции может поддерживать установленное давление, изменять производительность насосов, переключать рабочий и резервный агрегаты, контролировать состояние электродвигателей и запрещать запуск при отсутствии необходимых условий.

Локальные алгоритмы управления обычно выполняются в контроллере, тогда как SCADA обеспечивает наблюдение и диспетчерское управление на верхнем уровне. Благодаря такому разделению инженерная установка может продолжать предусмотренную автоматическую работу даже при временной недоступности операторского интерфейса.

Однако автономность необходимо закладывать в проект. Если важный алгоритм выполняется только на центральном сервере, потеря связи способна нарушить соответствующую функцию. Поэтому для каждого критического процесса заранее определяют, какие действия контроллер должен выполнять самостоятельно, а какие допускается передавать на верхний уровень.

Сети связи, серверы и рабочие места операторов

Передача данных между оборудованием и SCADA организуется через промышленные сети, последовательные интерфейсы, Ethernet и другие средства связи. Выбор зависит от расстояний между устройствами, доступной инфраструктуры, количества сигналов, требований к скорости обмена и условий эксплуатации.

Серверная часть принимает данные от контроллеров, обеспечивает работу программных модулей, хранение архивов, регистрацию событий и взаимодействие с рабочими местами операторов. В небольшой системе несколько функций могут выполняться одним сервером. На крупных объектах их иногда распределяют между отдельными компонентами, предусматривая резервирование и дополнительные механизмы отказоустойчивости.

Оператор работает через HMI (Human-Machine Interface) — человеко-машинный интерфейс. Он включает мнемосхемы инженерных установок, текущие показания, графики, журналы событий, сообщения о неисправностях и доступные элементы управления.

Для объектов Москвы, состоящих из нескольких зданий или имеющих удалённые технические помещения, единый диспетчерский пункт особенно удобен. Он позволяет контролировать распределённое оборудование без постоянного перемещения сотрудников между установками. При необходимости проект может предусматривать доступ с удалённых компьютеров или мобильных устройств, но такие подключения должны иметь соответствующие ограничения и средства защиты.

Какие задачи решает диспетчеризация инженерного оборудования

Полезность SCADA определяется не количеством экранов, а тем, насколько система помогает эксплуатационной службе обнаруживать отклонения, управлять разрешёнными режимами и разбирать причины неисправностей. Для этого обычно предусматривают мониторинг, дистанционное управление, аварийную сигнализацию и архивирование.

Мониторинг технологических параметров

Текущее состояние оборудования отображается на мнемосхемах — графических представлениях инженерных установок. Оператор видит, какие насосы включены, какие клапаны открыты, как работают вентиляторы, соответствуют ли температуры заданным значениям и есть ли отклонения от нормального режима.

Для удобства данные группируют по зданиям, корпусам, этажам, инженерным системам или технологическим участкам. Например, из общей схемы теплового пункта можно перейти к отдельному насосному контуру, посмотреть давление и температуру, проверить состояние арматуры и открыть график изменения параметров.

Такая организация облегчает диагностику. Вместо просмотра длинного перечня сигналов сотрудник получает представление о конкретной установке и её связях с другими элементами системы.

Дистанционное управление и автоматическое регулирование

При подготовке технического задания важно различать три вида работы с оборудованием.

• Наблюдение. SCADA получает и отображает показания, состояния и сообщения, но не отправляет управляющие команды.
• Дистанционное управление. Оператор может выполнить предусмотренное действие: изменить допустимую уставку, переключить режим, отправить команду пуска или остановки при выполнении необходимых условий.
• Автоматическое регулирование. Контроллер самостоятельно управляет оборудованием по заданному алгоритму, используя измеренные параметры и установленные ограничения.

Например, диспетчер видит температуру приточного воздуха и изменяет её уставку в разрешённом диапазоне. После этого локальный контроллер регулирует клапан теплоносителя или производительность оборудования, поддерживая заданный режим без постоянного участия оператора.

Каждая дистанционная команда должна проходить необходимые проверки. Возможность включить насос из диспетчерской не должна отменять защиту двигателя, разрешать пуск при сухом ходе или обходить технологические блокировки. Приоритет защит и условия выполнения команд задаются на уровне, соответствующем требованиям безопасности оборудования.

Аварийные сообщения и архивирование

SCADA может фиксировать выход параметров за допустимые пределы, остановку двигателя, отказ связи, переключение резервного агрегата, изменение уставки и действия пользователя. При соответствующей настройке система формирует сообщение для диспетчера и сохраняет событие в журнале.

Чтобы сигнализация была полезной, события необходимо разделить по значимости. Критическая авария требует оперативной реакции. Предупреждение о приближении параметра к границе допустимого диапазона может служить основанием для дополнительной проверки. Диагностические сообщения помогают планировать обслуживание, но не должны отвлекать оператора так же, как серьёзные нарушения.

Архивы позволяют восстановить последовательность изменений до возникновения неисправности. Например, если насос остановился после постепенного повышения давления, графики и журнал событий помогут специалисту изучить развитие ситуации, сопоставить команды автоматики с показаниями датчиков и определить, какие проверки необходимы.

Состав архивируемых данных, периодичность записи, сроки хранения и точность временных меток устанавливают при проектировании. Слишком редкая регистрация может скрыть кратковременные отклонения. Избыточно подробная запись всех сигналов увеличивает объём хранения и нагрузку на инфраструктуру без соответствующей эксплуатационной пользы.

Для анализа событий также необходима согласованная система времени. Если часы контроллеров и серверов существенно расходятся, восстановить фактическую последовательность действий будет сложнее.

Где внедрение SCADA приносит наибольшую эксплуатационную пользу

Потребность в диспетчеризации зависит от количества и распределённости оборудования, сложности его взаимодействия, последствий отказов и трудозатрат на обслуживание. Наиболее ощутимую пользу централизованный контроль обычно приносит объектам с непрерывно работающими установками, несколькими инженерными системами и регулярными изменениями режимов эксплуатации.

Вентиляция и кондиционирование зданий

В офисных комплексах, торговых центрах, медицинских учреждениях и других крупных зданиях вентиляционные установки обслуживают помещения с разными графиками использования и требованиями к микроклимату. Без единой диспетчеризации эксплуатационная служба получает информацию через локальные панели или узнаёт о нарушениях после обращений пользователей.

SCADA позволяет контролировать температуру приточного и обратного воздуха, состояние вентиляторов, положение воздушных клапанов, перепад давления на фильтрах, режимы нагрева и охлаждения, а также сообщения местных контроллеров.

Если оборудование и автоматика поддерживают соответствующие функции, из диспетчерской можно использовать расписания, переключать разрешённые режимы и корректировать уставки. Например, для помещений с переменной загрузкой целесообразно предусмотреть разные режимы работы в рабочие и нерабочие периоды.

Согласованные расписания помогают избежать ненужной работы вентиляционных установок. Однако снижение производительности допустимо только при сохранении установленных требований к воздухообмену, качеству воздуха и микроклимату.

Для некоторых помещений интенсивность вентиляции определяется не только присутствием людей, но и характером технологических процессов, выделением загрязняющих веществ или специальными санитарными требованиями. Такие ограничения учитывают до разработки энергосберегающих алгоритмов.

Если установка уже имеет качественно настроенную локальную автоматику, подключение SCADA прежде всего улучшит наблюдаемость и управление эксплуатацией. Дополнительная экономия потребует анализа действующих режимов, а не просто установки диспетчерского программного обеспечения.

Насосные станции и системы водоснабжения

Для насосного оборудования основными параметрами контроля служат давление, расход, уровень воды, состояние электродвигателей, частотных преобразователей и запорной арматуры.

На повысительных станциях, водозаборных узлах и установках технологического водоснабжения диспетчеризация помогает отслеживать устойчивость работы, готовность резервных агрегатов и отклонения от заданного режима.

В систему можно включить контроль очередности работы насосов, количества пусков, времени наработки, нагрузки электродвигателей и состояния резервного оборудования. Состав функций зависит от конструкции станции и возможностей контроллеров.

Практическая польза проявляется при анализе конкретных нарушений. Если давление постепенно падает, хотя насосы увеличивают производительность, архивные данные позволяют изучить изменение параметров и определить направление диагностики. Если резервный насос не готов к запуску, диспетчер получает предупреждение до возникновения потребности в его использовании.

Частые пуски и остановки также заслуживают внимания. Журнал событий помогает установить периодичность переключений, а сопоставление с графиками давления и командами регулирования — проверить настройки автоматики и состояние системы.

При этом функции защиты должны выполняться независимо от доступности центральной диспетчеризации. Запрет работы при сухом ходе, опасном давлении или других недопустимых условиях реализуется средствами локальной автоматики и предусмотренных защитных устройств.

Индивидуальные тепловые пункты и отопление

В индивидуальных и центральных тепловых пунктах SCADA используется для контроля температуры подачи и обратного теплоносителя, давления, работы насосов, положения регулирующей арматуры и показаний приборов учёта.

Система помогает сопоставлять фактические параметры с установленными температурными графиками, отслеживать отклонения и анализировать динамику теплопотребления. Если объект обслуживается несколькими тепловыми пунктами, единый интерфейс облегчает сравнение их работы.

При наличии соответствующего оборудования погодозависимое регулирование изменяет уставку температуры теплоносителя с учётом температуры наружного воздуха. Это позволяет согласовывать режим отопления с текущими условиями и уменьшать необоснованный перегрев помещений.

Диспетчеризация также помогает выявлять нестабильную работу регулирующих клапанов, отклонения температур обратного теплоносителя и нарушения в работе насосных контуров. Однако выводы о причинах неисправностей требуют проверки фактической гидравлической схемы и состояния оборудования.

SCADA не заменяет гидравлическую наладку, исправную арматуру и правильные настройки местных контроллеров. Если система отопления работает неудовлетворительно, необходимо установить причину, а затем определить, какие измерения и функции диспетчеризации помогут контролировать её устранение.

Электроснабжение и контроль энергопотребления

При наличии совместимых измерительных приборов SCADA может получать данные о напряжении, токе, мощности, потреблённой электрической энергии и состоянии распределительного оборудования.

Диспетчеризация позволяет наблюдать за нагрузкой инженерных систем, анализировать суточные и недельные графики потребления, контролировать предусмотренные сигналы автоматического ввода резерва и регистрировать нарушения электроснабжения.

Основная практическая задача — не просто отображать показания счётчиков, а связывать потребление с режимами работы оборудования. Например, сопоставление электрической нагрузки вентиляции с расписанием её работы помогает выявить установки, которые продолжают работать после завершения необходимого периода.

Для такого анализа заранее определяют границы измерений. Данные могут собираться по отдельным агрегатам, инженерным системам, корпусам или всему объекту. Общий график электропотребления не всегда позволяет понять, какое оборудование вызвало увеличение нагрузки.

Если результаты измерений предполагается использовать для коммерческих расчётов, отдельно проверяют требования к приборам учёта, их характеристикам и организации измерений. Диспетчерский мониторинг и коммерческий учёт — разные задачи, даже если часть исходных данных совпадает.

Производственные, складские и логистические объекты

На производственных объектах SCADA помогает контролировать технологические состояния, параметры процессов, время наработки агрегатов и причины остановок. Это позволяет анализировать работу инженерной инфраструктуры вместе с производственным оборудованием.

В складских и логистических комплексах диспетчеризация применяется для наблюдения за холодильными машинами, температурными зонами, вентиляцией, насосами и другими установками, влияющими на условия хранения.

Если в помещении необходимо поддерживать определённую температуру, эксплуатационная служба может отслеживать её изменение, получать сообщения о выходе за допустимые пределы и изучать историю работы оборудования. При этом SCADA регистрирует только те параметры, для которых предусмотрены необходимые средства измерения.

Другое направление — водоподготовка и очистные сооружения. Здесь контролируют насосы, фильтры, аэрационное и дозирующее оборудование, последовательность операций и технологические параметры.

Степень автоматизации таких процессов определяется требованиями технологии и безопасности. Одни операции выполняются локальными алгоритмами, другие требуют подтверждения оператора или соблюдения специальных условий допуска. Эти ограничения должны быть отражены в проекте, а не оставлены на усмотрение диспетчера.

За счёт чего автоматизация повышает эффективность эксплуатации

Наличие SCADA само по себе не гарантирует снижения расходов, увеличения ресурса оборудования или сокращения аварий. Результат возникает тогда, когда собранные данные используются для настройки режимов, своевременного обслуживания и принятия эксплуатационных решений.

Сокращение лишнего потребления ресурсов

Экономия энергии и других ресурсов возможна, если работа инженерных установок лучше согласуется с фактической потребностью объекта.

Для вентиляции это могут быть обоснованные расписания и регулирование производительности. Для насосных станций — поддержание необходимого давления без постоянной работы на избыточной мощности. Для отопления — соблюдение температурного графика и корректная работа регулирующей арматуры.

Дополнительные возможности связаны с обнаружением неисправностей и нарушений настройки. Например, диспетчеризация помогает выявлять клапаны, которые не переходят в требуемое положение, резервные агрегаты, работающие без необходимости, или оборудование с несогласованными графиками включения.

Однако оценивать экономический эффект нужно с учётом исходного состояния системы. Если действующая автоматика уже поддерживает рациональные режимы, дополнительное снижение потребления может оказаться небольшим. Если управление преимущественно ручное, а оборудование работает по постоянным графикам независимо от загрузки, потенциал для оптимизации может быть выше.

Поэтому перед проектом полезно собрать исходные показатели и определить, за счёт каких конкретных изменений предполагается получить результат.

Сокращение ручных операций

Централизованный мониторинг уменьшает необходимость обходов, единственная цель которых — снять показания приборов или проверить состояние удалённой установки. Специалист может заранее определить, какие агрегаты требуют внимания, и подготовиться к диагностике.

Например, перед посещением насосной станции инженер может посмотреть историю изменения давления, количество пусков оборудования и последние аварийные сообщения. Это помогает выбрать необходимые средства проверки и сократить время поиска причины нарушения.

При этом SCADA не отменяет регламентные осмотры, проверку защитных устройств, техническое обслуживание механических узлов и другие обязательные работы. Диспетчеризация дополняет эти процедуры и позволяет рациональнее распределять рабочее время.

Более раннее обнаружение неисправностей

При ручном контроле нарушение иногда обнаруживается только во время очередного обхода. SCADA может зарегистрировать отклонение после поступления соответствующего сигнала и сообщить о нём оператору.

Например, увеличение перепада давления на фильтре вентиляционной установки может указывать на необходимость проверки его состояния. Сообщение о неготовности резервного насоса позволяет восстановить резервирование до момента, когда потребуется переключение агрегатов.

Раннее обнаружение повышает вероятность своевременного вмешательства, но не гарантирует предотвращения аварии. Скорость устранения неисправности зависит от характера повреждения, доступности персонала, наличия запасных частей и организации обслуживания.

Повышение прозрачности эксплуатации

Журналы событий, архивы измерений и регистрация действий пользователей помогают устанавливать причины повторяющихся нарушений и оценивать последствия изменения настроек.

При правильно организованной регистрации можно выяснить, когда была изменена уставка, какое событие предшествовало остановке оборудования, сколько времени агрегат находился в определённом состоянии и как отреагировала автоматика.

Такие сведения полезны при анализе работы смен, планировании технического обслуживания и обосновании модернизации. Вместо оценки исключительно по жалобам и отдельным наблюдениям технический руководитель получает историю фактической работы инженерных систем.

Надёжность SCADA: что произойдёт при потере связи или электропитания

При проектировании необходимо определить, как инженерное оборудование будет вести себя при отказе отдельных компонентов диспетчеризации. Потеря интернет-соединения, нарушение связи между ПЛК и сервером, неисправность контроллера, отказ SCADA-сервера и отключение электропитания могут иметь разные последствия.

Для каждой значимой установки следует установить допустимые режимы работы при таких событиях, условия безопасной остановки и порядок восстановления. Особенно внимательно эти вопросы рассматривают для оборудования, от которого зависят критические технологические процессы.

Автономность локального управления

При соответствующей архитектуре контроллер продолжает выполнять предусмотренные локальные алгоритмы без постоянного обмена с сервером SCADA.

Например, насосная станция может поддерживать давление по сигналу местного датчика, даже когда центральное рабочее место диспетчера недоступно. Но такая возможность должна быть реализована программно и подтверждена испытаниями.

Защитные функции проектируют с учётом последствий отказа связи и других компонентов. Остановка оборудования при опасном давлении, недопустимом уровне жидкости или нарушении условий безопасной работы не должна зависеть исключительно от центрального сервера.

Для каждого критического агрегата определяют безопасное состояние, условия продолжения работы, порядок остановки, возможность автоматического повторного пуска и действия персонала после восстановления связи.

Не во всех случаях безопасным решением является немедленная остановка. Для отдельных процессов допустимое поведение при отказе может предусматривать продолжение работы в ограниченном режиме. Это устанавливают на основании технологических требований и оценки рисков.

Резервное питание и сохранение данных

Источники бесперебойного питания могут поддерживать отдельные элементы автоматики при кратковременном отключении электричества. Однако необходимо рассчитать подключённую нагрузку и требуемую продолжительность автономной работы. Само наличие ИБП не означает, что вся инженерная система сохранит работоспособность.

В зависимости от требований проекта резервируют серверы, сетевое оборудование, источники питания и каналы связи. Дополнительные компоненты увеличивают стоимость и сложность обслуживания, поэтому необходимость резервирования оценивают по последствиям возможного отказа.

Если контроллер поддерживает локальное хранение событий, после восстановления связи он может передавать накопленную информацию в центральный архив. Для этого нужны достаточный объём памяти, соответствующие программные функции и согласованные правила обработки временных меток.

Отдельно предусматривают резервное копирование конфигураций, программ контроллеров и важных данных. Следует заранее определить, где хранятся копии, кто отвечает за их актуальность и каким способом проверяется возможность восстановления системы.

Информационная безопасность и удалённый доступ

Подключение инженерного оборудования к сетевой инфраструктуре создаёт дополнительные требования к разграничению доступа и защите управления.

Права пользователей устанавливают в соответствии с их обязанностями. Сотруднику, который только наблюдает за работой вентиляции, не требуется доступ к изменению программ контроллеров. Диспетчер, инженер, администратор и обслуживающий подрядчик могут иметь разные полномочия.

Удалённый доступ организуют через защищённые соединения с проверкой подлинности пользователей. Интерфейсы управления не следует напрямую предоставлять из открытого интернета. Также необходимо учитывать разделение технологических и офисных сетей, управление учётными записями и регистрацию значимых действий.

Порядок обновления программного обеспечения должен учитывать особенности непрерывно работающего оборудования. Обновления и изменения конфигураций предварительно оценивают, согласовывают и выполняют так, чтобы не создавать неоправданного риска для технологических процессов.

Надёжность SCADA подтверждается не перечнем резервных устройств и защитных средств, а результатами проверки предусмотренных сценариев отказа. Поэтому испытания связи, питания, локального управления и восстановления необходимо включать в программу приёмки.

Этапы проектирования и внедрения SCADA-системы

Внедрение начинают с анализа эксплуатационных задач, а не с выбора программной платформы. Если сначала закупить контроллеры или лицензии, а затем обследовать объект, может выясниться, что часть оборудования несовместима с выбранным решением, не хватает необходимых сигналов или требуется дополнительная инфраструктура.

Последовательность работ зависит от масштаба объекта, но основные этапы обычно включают обследование, подготовку требований, проектирование, программирование, монтаж, испытания и передачу системы в эксплуатацию.

1. Обследование оборудования и инженерной инфраструктуры. Специалисты изучают действующие установки, шкафы автоматики, датчики, контроллеры, кабельные линии и сети связи. Проверяют техническую документацию, доступные интерфейсы, состояние средств измерения и существующие алгоритмы управления. По итогам составляют инвентаризацию оборудования, фиксируют ограничения и основные проблемы эксплуатации.
2. Определение задач и разработка технического задания. Совместно с эксплуатационной службой устанавливают перечень контролируемых параметров, разрешённых команд, аварийных событий и архивируемых данных. Определяют роли пользователей, требования к резервированию и поведению при отказах. Каждая существенная функция должна иметь проверяемое описание.
3. Проектирование архитектуры. Разрабатывают структуру взаимодействия контроллеров, серверов, рабочих мест, сетей и источников питания. Уточняют необходимость новых датчиков, шкафов управления и коммуникаций. Подготавливают схемы подключения, правила обмена данными и решения по интеграции существующего оборудования.
4. Программирование и подготовка оборудования. Разрабатывают или дорабатывают алгоритмы ПЛК, создают мнемосхемы, настраивают аварийные сообщения, журналы событий и архивы. При необходимости собирают шкафы управления, проверяют электрические соединения и проводят предварительные функциональные испытания.
5. Монтаж и интеграция. Устанавливают оборудование, прокладывают коммуникации, подключают датчики и исполнительные устройства. Проверяют соответствие подключения проекту, корректность адресации, электрическую совместимость и обмен данными между устройствами.
6. Пусконаладка и испытания. Сопоставляют показания SCADA с данными первичных приборов, проверяют разрешённые команды, блокировки, тревоги, архивирование и поведение при отказах. Испытания проводят по согласованной программе с учётом безопасности работающего объекта.
7. Обучение эксплуатационного персонала. Операторов знакомят с мнемосхемами, журналами, правилами подтверждения тревог и допустимыми управляющими действиями. Инженерам объясняют порядок диагностики, восстановления предусмотренных режимов и взаимодействия со службой технической поддержки.
8. Приёмка и передача в эксплуатацию. Заказчику передают согласованную исполнительную документацию, инструкции, программы и конфигурации в предусмотренном договором объёме, резервные копии и протоколы испытаний. Отдельно определяют обязанности сторон по сопровождению и дальнейшему развитию системы.

На действующем объекте особого внимания требует организация переключений. Подключение вентиляционной установки, насосной станции или теплового пункта может потребовать временного вывода отдельных компонентов из работы. Такие действия согласовывают с эксплуатационной службой и выполняют в предусмотренные технологические окна.

Если оборудование обслуживает процессы, которые нельзя надолго останавливать, проект должен предусматривать поэтапный переход, временные схемы управления или другие технически допустимые решения. Последовательность переключений фиксируют заранее, включая действия при неудачном переходе на новую автоматику.

Поэтапный ввод также позволяет проверить выбранные технические решения на ограниченной части объекта до подключения остальных установок. Но возможность расширения должна быть учтена в общей архитектуре с самого начала.

Можно ли подключить существующее оборудование к новой SCADA

Замена всей действующей автоматики требуется далеко не всегда. Если установленные контроллеры и приборы имеют доступные интерфейсы обмена, их часто можно включить в новую систему диспетчеризации.

В инженерном оборудовании встречаются Modbus RTU, Modbus TCP, BACnet и другие протоколы. Для взаимодействия с промышленными системами может применяться OPC UA. Но поддержка определённого протокола сама по себе не гарантирует доступ ко всем необходимым данным и функциям управления.

Перед интеграцией необходимо проверить конкретную модель устройства, версию программного обеспечения, физический интерфейс, карту регистров или объектов, поддерживаемые операции и ограничения обмена.

Например, контроллер вентиляционной установки может передавать значения температуры, состояние вентиляторов и аварийные сообщения, но не поддерживать дистанционное изменение расписания. В таком случае SCADA обеспечит мониторинг, а реализация дополнительных функций управления потребует отдельного технического решения.

Не менее важна правильная интерпретация полученных данных. При подключении согласовывают единицы измерения, масштабирование значений, диапазоны, признаки исправности, состояния агрегатов и правила обработки недостоверных сигналов.

Особенно внимательно проверяют сигналы состояния и аварий. Разные устройства могут использовать неодинаковую логику кодирования, поэтому одно и то же числовое значение не следует автоматически считать одинаковым признаком для всех контроллеров.

Если цифрового интерфейса нет, иногда применяют дополнительные модули ввода-вывода для получения доступных аналоговых и дискретных сигналов. Однако возможность такого подключения проверяют по электрическим схемам, характеристикам оборудования и допустимости вмешательства в действующие цепи.

При отсутствии документации или наличии нестандартных протоколов может потребоваться предварительное испытание обмена на отдельной установке. Оно помогает выяснить реальные возможности интеграции до закупки большого количества оборудования.

Для эксплуатируемых зданий Москвы постепенное подключение инженерных систем часто удобно организационно: сначала интегрируют критически важные установки, затем менее значимые. При этом серверная инфраструктура, лицензирование, структура данных и сети связи должны допускать последующее расширение без полной переработки проекта.

Из чего складывается стоимость внедрения SCADA

Бюджет диспетчеризации невозможно достоверно определить только по площади здания или числу инженерных установок. Два объекта одинакового размера могут заметно различаться по состоянию автоматики, количеству контролируемых сигналов и сложности необходимых алгоритмов.

На стоимость проекта влияют несколько групп затрат.

• Обследование и проектирование. Инвентаризация оборудования, анализ действующей автоматики, подготовка технического задания, схем и проектных решений.
• Средства измерения и управления. Датчики, контроллеры, модули ввода-вывода, шкафы автоматики, исполнительные устройства и необходимые комплектующие.
• Коммуникационная инфраструктура. Кабельные линии, сетевое оборудование, интерфейсные преобразователи, источники питания и другие средства обмена данными.
• Программное обеспечение. SCADA-платформа, необходимые лицензии, драйверы, программные модули, серверные компоненты и разработка диспетчерских интерфейсов.
• Монтаж и пусконаладка. Установка оборудования, подключение, проверка сигналов, настройка алгоритмов, интеграция и проведение испытаний.
• Обучение и документация. Подготовка инструкций, исполнительных схем, резервных копий, обучение сотрудников и передача системы в эксплуатацию.

Дополнительные затраты могут потребоваться при подключении устаревшего оборудования, разработке нестандартных алгоритмов, восстановлении отсутствующей документации, организации резервирования или выполнении работ без длительного прекращения эксплуатации объекта.

Программная часть бюджета зависит от выбранной платформы и её модели лицензирования. Условия могут учитывать количество подключений, серверов, рабочих мест, переменных или другие параметры. Поэтому при сравнении предложений необходимо проверять не только первоначальную цену, но и ограничения лицензий.

После запуска возникают расходы на техническую поддержку, обслуживание средств автоматизации, резервное копирование, обновления и возможное продление лицензий. Если предполагается подключать новые инженерные системы, стоит заранее оценить стоимость расширения.

Для сравнения предложений подрядчиков полезно использовать одинаковый перечень функций и границ работ. Иначе меньшая стоимость может объясняться отсутствием необходимых датчиков, архивирования, резервирования, документации или отдельных этапов испытаний.

Как оценить экономический эффект до начала проекта

Окупаемость рассчитывают на основании фактического состояния объекта и изменений, которые действительно можно реализовать после внедрения.

Сначала собирают исходные данные: потребление электроэнергии, тепла и воды, графики работы установок, трудозатраты персонала, частоту неисправностей и последствия простоев. Желательно использовать сведения за период, позволяющий учитывать сезонные изменения и особенности эксплуатации.

Затем определяют конкретные мероприятия. К ним могут относиться корректировка расписаний вентиляции, изменение алгоритмов регулирования насосов, устранение необоснованной работы резервного оборудования или сокращение времени диагностики неисправностей.

Каждое предполагаемое улучшение необходимо связать с техническими условиями. Если насос уже оснащён частотным преобразователем и поддерживает давление по правильно настроенному локальному алгоритму, одно только подключение к SCADA не обеспечит дополнительную экономию электричества.

Для финансовой оценки сопоставляют предполагаемые ежегодные выгоды с первоначальными вложениями и расходами жизненного цикла. В расчёт включают обслуживание средств автоматизации, поддержку программного обеспечения, обновления, лицензии и возможное расширение системы.

Разумно рассматривать осторожный, базовый и благоприятный сценарии. Это помогает учитывать неопределённость без использования универсальных обещаний экономии, которые не отражают особенности конкретного объекта.

Технический аудит должен выявлять измеримые возможности улучшения, а не подтверждать заранее выбранный срок окупаемости. После внедрения фактические показатели сравнивают с исходными данными, учитывая сезонность, загрузку здания, изменения технологических процессов и другие влияющие факторы.

Часть результатов не всегда удаётся выразить только через снижение потребления ресурсов. Более быстрое обнаружение неисправностей, улучшение контроля резервного оборудования и сокращение ручных проверок также имеют эксплуатационную ценность. Но для финансового расчёта их следует оценивать отдельно и не подменять предположения гарантированными результатами.

Как подготовиться к работе с подрядчиком

Качество проекта во многом зависит от того, насколько точно заказчик сформулировал свои задачи. Недостаточно сообщить, что требуется подключить несколько насосов и вентиляционных установок. Нужно объяснить, какие решения персонал должен принимать на основании данных SCADA, какие неисправности необходимо обнаруживать и какие функции управления действительно нужны.

Перед обследованием желательно собрать имеющиеся схемы автоматизации и электроснабжения, паспорта установок, документацию контроллеров, перечни оборудования, сведения о сетях связи, журналы неисправностей и данные об энергопотреблении.

Если часть документов отсутствует или не соответствует фактической конфигурации, это следует зафиксировать. Восстановление схем, уточнение подключений и проверка алгоритмов действующей автоматики могут стать отдельными задачами обследования.

Что проверить до согласования технического задания

Техническое задание должно описывать не только состав оборудования, но и проверяемый результат. Для этого полезно последовательно рассмотреть основные вопросы.

• Полнота перечня сигналов. Для каждой установки определены необходимые измерения, состояния, команды и аварийные признаки. Перечень согласован с сотрудниками, которые будут эксплуатировать систему.
• Разделение функций управления. Указано, какие алгоритмы выполняются локальными контроллерами, какие действия разрешены из SCADA и при каких условиях команды должны блокироваться.
• Понятность диспетчерских экранов. Мнемосхемы соответствуют фактической структуре оборудования, используют согласованные обозначения и позволяют быстро найти нужную установку.
• Правила обработки тревог. Установлены приоритеты, условия появления и снятия сообщений, порядок подтверждения и способы уведомления ответственных сотрудников.
• Требования к архивам. Определены записываемые параметры, периодичность регистрации, сроки хранения, правила синхронизации времени и возможности выгрузки данных.
• Поведение при отказах. Согласованы действия автоматики при потере связи, отключении питания, неисправности датчика, отказе сервера и других предусмотренных ситуациях.
• Разграничение доступа. Установлены роли пользователей, разрешённые операции, правила удалённого подключения и требования к регистрации действий.
• Возможности расширения. Проверены ограничения платформы, перспективы подключения новых установок и необходимые резервы коммуникационной и серверной инфраструктуры.
• Условия сопровождения. Определены обязанности сторон, порядок получения технической поддержки, доступ к документации, программам контроллеров, конфигурациям и резервным копиям.
• Проверяемость результата. Для каждой существенной функции предусмотрен способ проверки при приёмке, включая тестирование команд, сигнализации, архивов и поведения при отказах.

Такой перечень помогает обнаружить пробелы ещё до закупки оборудования. Например, если требуется анализировать работу насосной станции, но в техническом задании нет регистрации давления и состояний насосов, диспетчерский интерфейс не предоставит необходимой информации независимо от качества его оформления.

Какие вопросы задать исполнителю

При обсуждении проекта прежде всего стоит выяснить, какое оборудование можно сохранить, какие интерфейсы доступны и какие компоненты действительно нуждаются в модернизации.

Подрядчик должен объяснить, каким образом будет подтверждаться совместимость устройств. Если подключение вызывает сомнения, целесообразно предусмотреть предварительный тест обмена данными или испытание на ограниченном участке.

Следующий вопрос касается архитектуры. Необходимо понимать, где будут размещены серверы и архивы, потребуется ли постоянное интернет-соединение, какие функции сохранятся при отказе центрального сервера и как будет выполняться восстановление.

Отдельного согласования требуют права эксплуатационной службы после завершения проекта. Нужно определить, кто сможет изменять уставки, редактировать диспетчерские экраны, корректировать программы контроллеров и создавать резервные копии.

Возможность самостоятельного сопровождения должна соответствовать квалификации сотрудников и установленным ограничениям доступа. Не все изменения допустимо выполнять без дополнительной проверки их влияния на работу оборудования.

Также следует уточнить состав лицензий, условия обновлений и поддержки, порядок получения исходных материалов и действия при смене обслуживающей организации. Зависимость от конкретного исполнителя желательно оценить до заключения договора, а не после завершения работ.

Качественно подготовленное техническое предложение должно содержать понятные решения, границы работ, исходные допущения, ограничения, состав документации и критерии приёмки. Перечня оборудования и общей стоимости недостаточно, чтобы объективно сравнить несколько вариантов.

Приёмка SCADA: как убедиться, что система готова к эксплуатации

Приёмка не должна ограничиваться демонстрацией мнемосхем и подтверждением того, что сервер получает данные от контроллеров. Основной критерий — соответствие фактической работы системы утверждённому техническому заданию.

Проверки проводят по заранее согласованной программе, в которой перечислены испытываемые функции, ожидаемые результаты и условия выполнения. Это позволяет избежать ситуации, когда спорные вопросы обнаруживаются уже после передачи системы эксплуатационной службе.

Проверка измерений и состояний

Для предусмотренных программой точек контроля сопоставляют значения в SCADA с показаниями первичных приборов или другими достоверными источниками. Проверяют единицы измерения, диапазоны, масштабирование и корректность отображения.

Отдельно испытывают дискретные состояния. Например, необходимо убедиться, что остановленный насос действительно отображается как остановленный, а сообщения о неисправности не перепутаны с сигналами нормальной работы.

Проверяют и поведение при отсутствии данных: потеря связи или неисправность датчика не должна незаметно подменяться достоверным текущим измерением. Оператору необходимо видеть, что значение недоступно или требует проверки.

Испытания управления и защитных блокировок

При проверке команд убеждаются, что оборудование выполняет предусмотренные действия только при разрешённых условиях. Изменение уставки должно происходить в допустимом диапазоне, а команды пуска и остановки — соответствовать установленной логике.

Защитные блокировки проверяют отдельно. Команда из диспетчерской не должна иметь приоритета над функциями, обеспечивающими безопасную работу оборудования.

Испытания необходимо организовывать так, чтобы они не создавали недопустимых рисков для объекта. В зависимости от характера функции допускаются предусмотренные проектом методы имитации сигналов и другие согласованные способы проверки.

Проверка аварийной сигнализации и архивов

Аварийные сообщения проверяют путём создания безопасных тестовых условий. Оценивают правильность текста, приоритет события, время регистрации, запись в журнал и отображение восстановления нормального состояния.

Полезно проверить, как система ведёт себя при нескольких одновременных событиях. Критические нарушения должны оставаться заметными, даже если оборудование формирует большое количество диагностических сообщений.

Для архивов проверяют запись значений, корректность временных меток, построение графиков и возможность получить исторические данные. Если проект предусматривает сохранение информации при перезапуске компонентов, соответствующие сценарии также включают в испытания.

Проверка отказоустойчивости и восстановления

Для системы с требованиями к отказоустойчивости испытывают предусмотренные проектом сценарии: отключение связи между сервером и контроллером, недоступность операторского рабочего места, отказ отдельных сетевых компонентов и переход на резервное питание.

Проверяют не только сам факт возникновения отказа, но и поведение технологического оборудования, доступность необходимых функций, регистрацию события и порядок восстановления нормального режима.

Если после восстановления связи предполагается передача накопленных данных, проверяют полноту архива и корректность последовательности событий.

Передача документации и обучение персонала

К завершению приёмки эксплуатационная служба должна получить документацию и материалы, предусмотренные договором: исполнительные схемы, инструкции, сведения о конфигурации, резервные копии и результаты испытаний.

Сотрудники должны понимать, как отличить неисправность установки от потери связи, где посмотреть историю изменения параметров, кому сообщать о критическом событии и какие действия разрешено выполнять самостоятельно.

Полезно предусмотреть период наблюдения после ввода SCADA в эксплуатацию. Он позволяет проверить сигнализацию при реальных изменениях нагрузки, уточнить настройки отображения и выявить сообщения, которые оказываются недостаточно информативными или возникают слишком часто.

Обнаруженные недостатки фиксируют и устраняют в рамках согласованных условий сопровождения. При этом изменения, затрагивающие алгоритмы управления и защитные функции, должны проходить необходимую техническую проверку.

С чего начинать автоматизацию инженерных систем объекта

Первое решение заказчика — определить, какие проблемы эксплуатации необходимо устранить. Если персонал тратит много времени на снятие показаний, разумно начать с централизованного мониторинга. Если оборудование работает по неэффективным графикам, потребуется анализ действующих алгоритмов управления. Если основная проблема связана с авариями и длительным поиском неисправностей, приоритет получают достоверные сигналы состояния, аварийная сигнализация и архивирование.

Для крупных объектов Москвы с несколькими инженерными системами обследование целесообразно начинать с наиболее значимых установок: вентиляции, насосного оборудования, тепловых пунктов и электроснабжения. Очерёдность подключения определяют по последствиям отказа, сложности интеграции и возможностям улучшения эксплуатационных режимов.

По итогам первоначального технического аудита заказчик должен получить инвентаризацию оборудования, оценку совместимости, перечень необходимых функций SCADA, предварительную архитектуру, выявленные риски и обоснованный состав дальнейших работ. Эти материалы позволяют сформировать техническое задание и сравнить предложения подрядчиков по реальному содержанию проекта.

Если объект крупный или действующая автоматика неоднородна, внедрение можно разделить на этапы. Сначала подключают установки, для которых мониторинг и регистрация событий принесут наиболее очевидную пользу. Затем расширяют диспетчеризацию и добавляют функции управления там, где подтверждены техническая возможность и эксплуатационная необходимость.

Главный результат внедрения SCADA — не максимальное количество автоматизированных операций, а возможность видеть фактическое состояние инженерных систем, своевременно реагировать на отклонения и управлять оборудованием в пределах установленных требований. Когда эти задачи определены заранее, архитектура проверена, а персонал подготовлен, диспетчеризация становится рабочим инструментом эксплуатации, а не просто дополнительным программным интерфейсом.
